产品简介

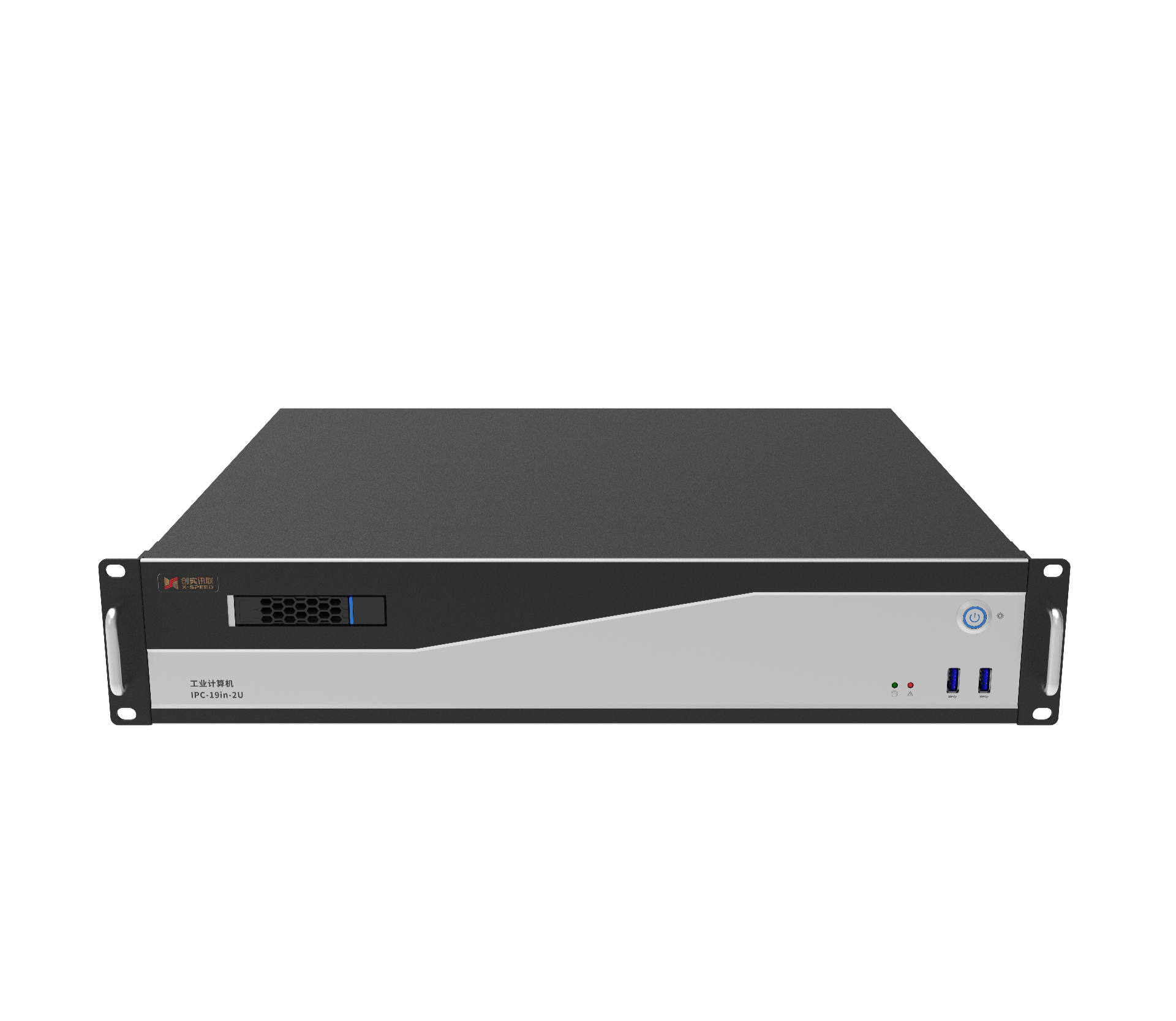

IPC-R201-P2是⼀款基于⻜腾D2000处理器的2U标准19英⼨上架式信创 ⼯控机。配备⻜腾X100芯⽚组，⽀持ECC内存和双系统硬盘冷备切换。 提供2个千兆⽹⼝、6个USB3.0、2个串⼝等丰富接⼝。整机⽆⻛扇设 计，IP40防尘等级，适⽤于⼯业⾃动化、⽹络安全、边缘计算、国产化 替代等场景。
产品规格

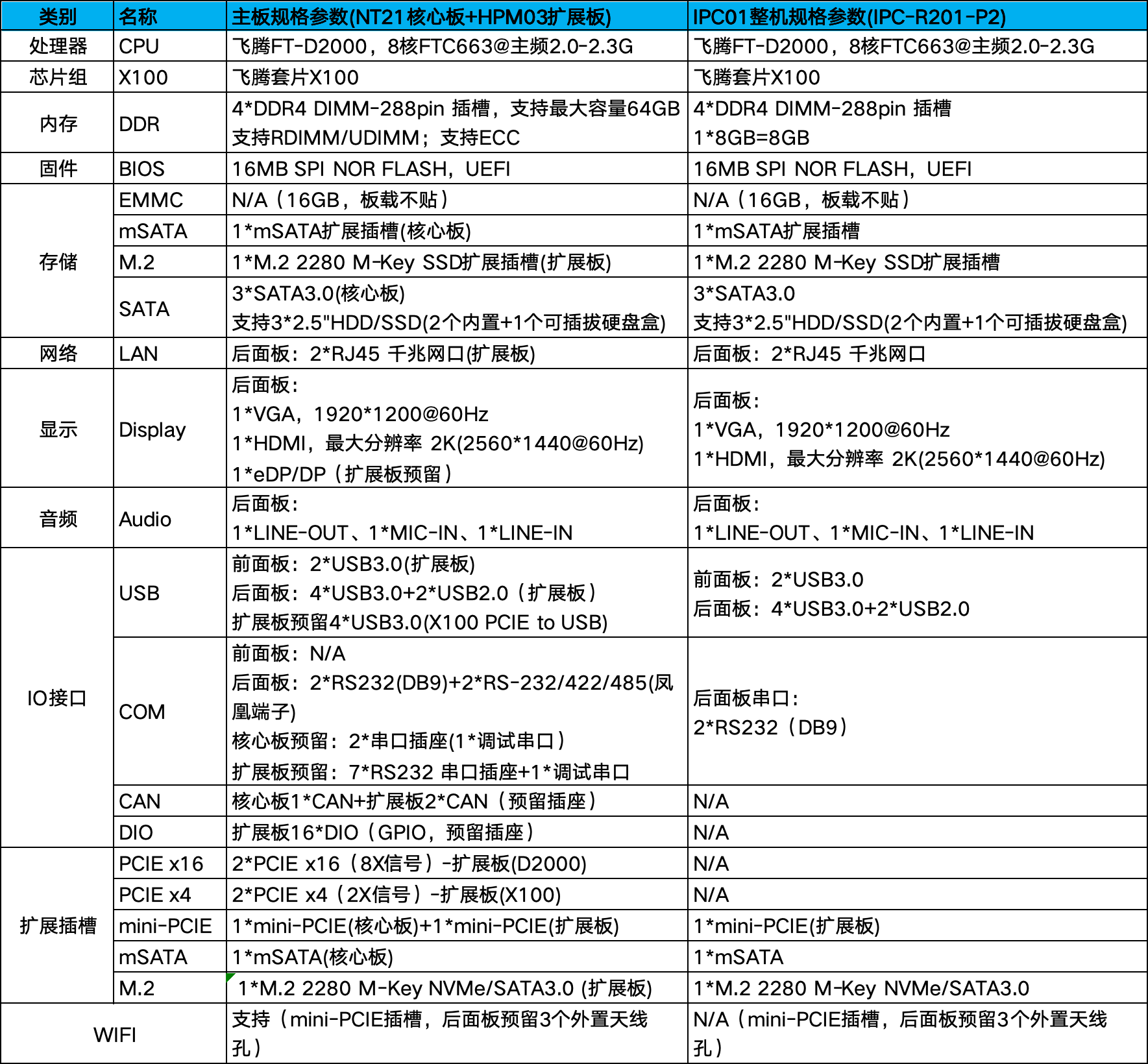

类别 | 名称 | 主板规格参数(NT21核心板+HPM03扩展板) | IPC01整机规格参数(IPC-R201-P2) |
处理器 | CPU | 飞腾FT-D2000，8核FTC663@主频2.0-2.3G | 飞腾FT-D2000，8核FTC663@主频2.0-2.3G |
芯片组 | X100 | 飞腾套片X100 | 飞腾套片X100 |
内存 | DDR | 4*DDR4 DIMM-288pin 插槽，支持最大容量64GB 支持RDIMM/UDIMM；支持ECC | 4*DDR4 DIMM-288pin 插槽 1*8GB=8GB |
固件 | BIOS | 16MB SPI NOR FLASH，UEFI | 16MB SPI NOR FLASH，UEFI |
存储 | EMMC | N/A（16GB，板载不贴） | N/A（16GB，板载不贴） |
mSATA | 1*mSATA扩展插槽(核心板) | 1*mSATA扩展插槽 | |
M.2 | 1*M.2 2280 M-Key SSD扩展插槽(扩展板) | 1*M.2 2280 M-Key SSD扩展插槽 | |
SATA | 3*SATA3.0(核心板) 支持3*2.5"HDD/SSD(2个内置+1个可插拔硬盘盒) | 3*SATA3.0 支持3*2.5"HDD/SSD(2个内置+1个可插拔硬盘盒) | |

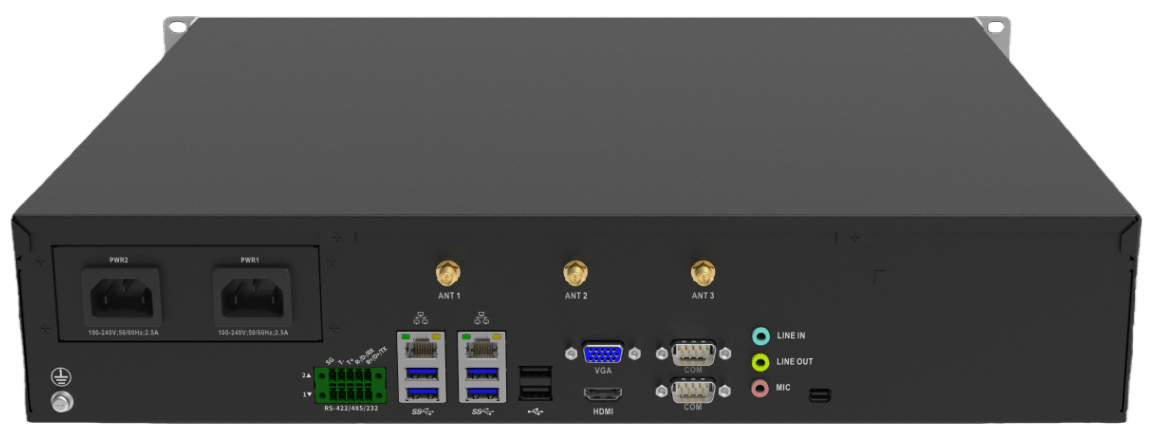

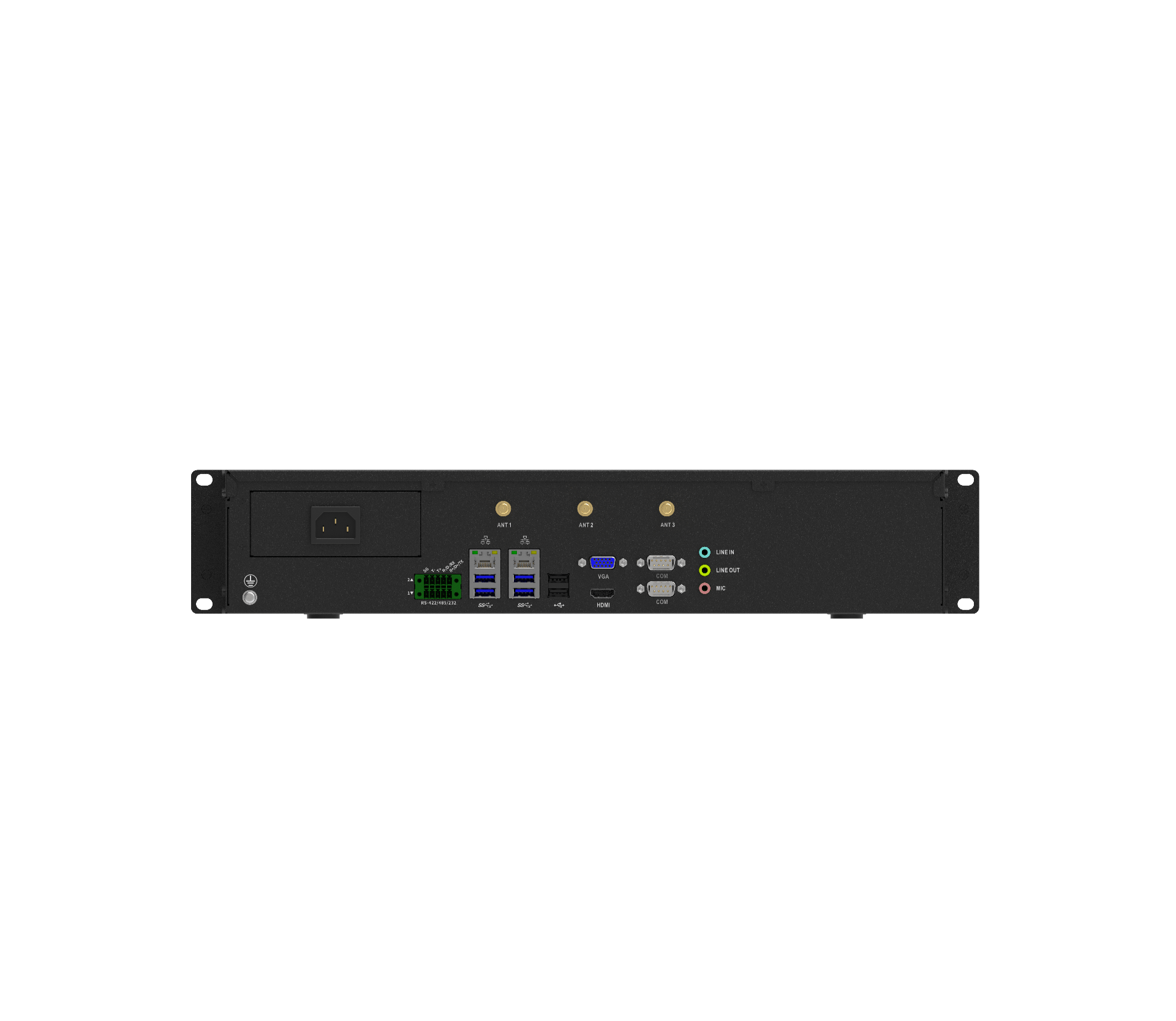

网络 | LAN | 后面板：2*RJ45 千兆网口(扩展板) | 后面板：2*RJ45 千兆网口 |
显示 | Display | 后面板： 1*VGA，1920*1200@60Hz 1*HDMI，最大分辨率 2K(2560*1440@60Hz) 1*eDP/DP（扩展板预留） | 后面板： 1*VGA，1920*1200@60Hz 1*HDMI，最大分辨率 2K(2560*1440@60Hz) |
音频 | Audio | 后面板： 1*LINE-OUT、1*MIC-IN、1*LINE-IN | 后面板： 1*LINE-OUT、1*MIC-IN、1*LINE-IN |
IO接口 | USB | 前面板：2*USB3.0(扩展板) 后面板：4*USB3.0+2*USB2.0（扩展板） 扩展板预留4*USB3.0(X100 PCIE to USB) | 前面板：2*USB3.0 后面板：4*USB3.0+2*USB2.0 |
COM | 前面板：N/A 后面板：2*RS232(DB9)+2*RS-232/422/485(凤凰端子) 核心板预留：2*串口插座(1*调试串口） 扩展板预留：7*RS232 串口插座+1*调试串口 | 后面板串口： 2*RS232（DB9） | |
CAN | 核心板1*CAN+扩展板2*CAN（预留插座） | N/A | |
DIO | 扩展板16*DIO（GPIO，预留插座） | N/A | |
扩展插槽 | PCIE x16 | 2*PCIE x16（8X信号）-扩展板(D2000) | N/A |
PCIE x4 | 2*PCIE x4（2X信号）-扩展板(X100) | N/A | |
mini-PCIE | 1*mini-PCIE(核心板)+1*mini-PCIE(扩展板) | 1*mini-PCIE(扩展板) | |
mSATA | 1*mSATA(核心板) | 1*mSATA | |
M.2 | 1*M.2 2280 M-Key NVMe/SATA3.0 (扩展板) | 1*M.2 2280 M-Key NVMe/SATA3.0 | |
WIFI | 支持（mini-PCIE插槽，后面板预留3个外置天线孔） | N/A（mini-PCIE插槽，后面板预留3个外置天线孔） | |

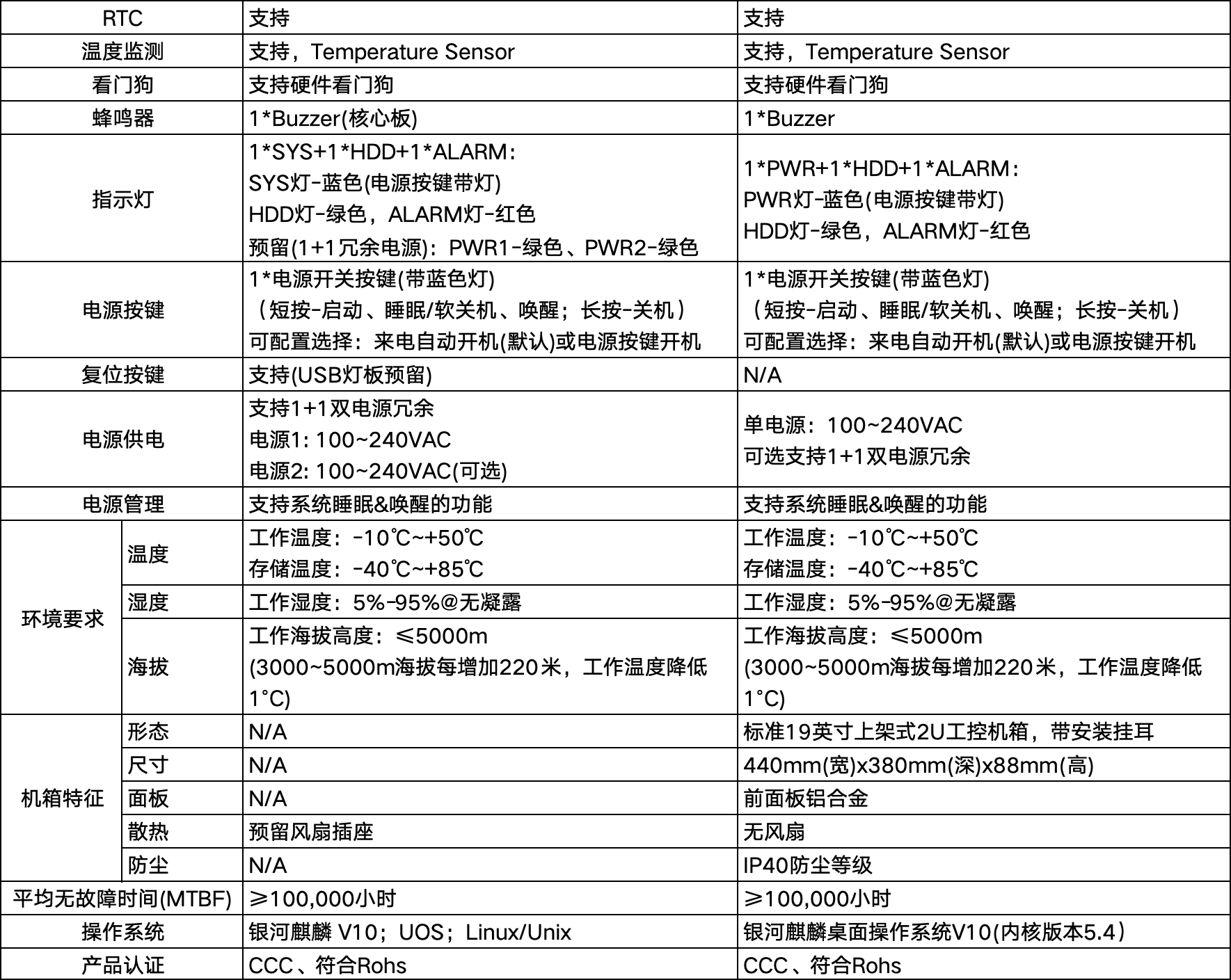

RTC | 支持 | 支持 | |
温度监测 | 支持，Temperature Sensor | 支持，Temperature Sensor | |
看门狗 | 支持硬件看门狗 | 支持硬件看门狗 | |
蜂鸣器 | 1*Buzzer(核心板) | 1*Buzzer | |
指示灯 | 1*SYS+1*HDD+1*ALARM： SYS灯-蓝色(电源按键带灯) HDD灯-绿色，ALARM灯-红色 预留(1+1冗余电源)：PWR1-绿色、PWR2-绿色 | 1*PWR+1*HDD+1*ALARM： PWR灯-蓝色(电源按键带灯) HDD灯-绿色，ALARM灯-红色 | |
电源按键 | 1*电源开关按键(带蓝色灯) （短按-启动、睡眠/软关机、唤醒；长按-关机） 可配置选择：来电自动开机(默认)或电源按键开机 | 1*电源开关按键(带蓝色灯) （短按-启动、睡眠/软关机、唤醒；长按-关机） 可配置选择：来电自动开机(默认)或电源按键开机 | |
复位按键 | 支持(USB灯板预留) | N/A | |
电源供电 | 支持1+1双电源冗余 电源1: 100~240VAC 电源2: 100~240VAC(可选) | 单电源：100~240VAC 可选支持1+1双电源冗余 | |
电源管理 | 支持系统睡眠&唤醒的功能 | 支持系统睡眠&唤醒的功能 | |
环境要求 | 温度 | 工作温度：-10℃~+50℃ 存储温度：-40℃~+85℃ | 工作温度：-10℃~+50℃ 存储温度：-40℃~+85℃ |
湿度 | 工作湿度：5%-95%@无凝露 | 工作湿度：5%-95%@无凝露 | |
海拔 | 工作海拔高度：≤5000m (3000~5000m海拔每增加220米，工作温度降低1°C) | 工作海拔高度：≤5000m (3000~5000m海拔每增加220米，工作温度降低1°C) | |
机箱特征 | 形态 | N/A | 标准19英寸上架式2U工控机箱，带安装挂耳 |
尺寸 | N/A | 440mm(宽)x380mm(深)x88mm(高) | |
面板 | N/A | 前面板铝合金 | |
散热 | 预留风扇插座 | 无风扇 | |
防尘 | N/A | IP40防尘等级 | |
平均无故障时间(MTBF) | ≥100,000小时 | ≥100,000小时 | |
操作系统 | 银河麒麟 V10；UOS；Linux/Unix | 银河麒麟桌面操作系统V10(内核版本5.4） | |
产品认证 | CCC、符合Rohs | CCC、符合Rohs | |
