产品简介

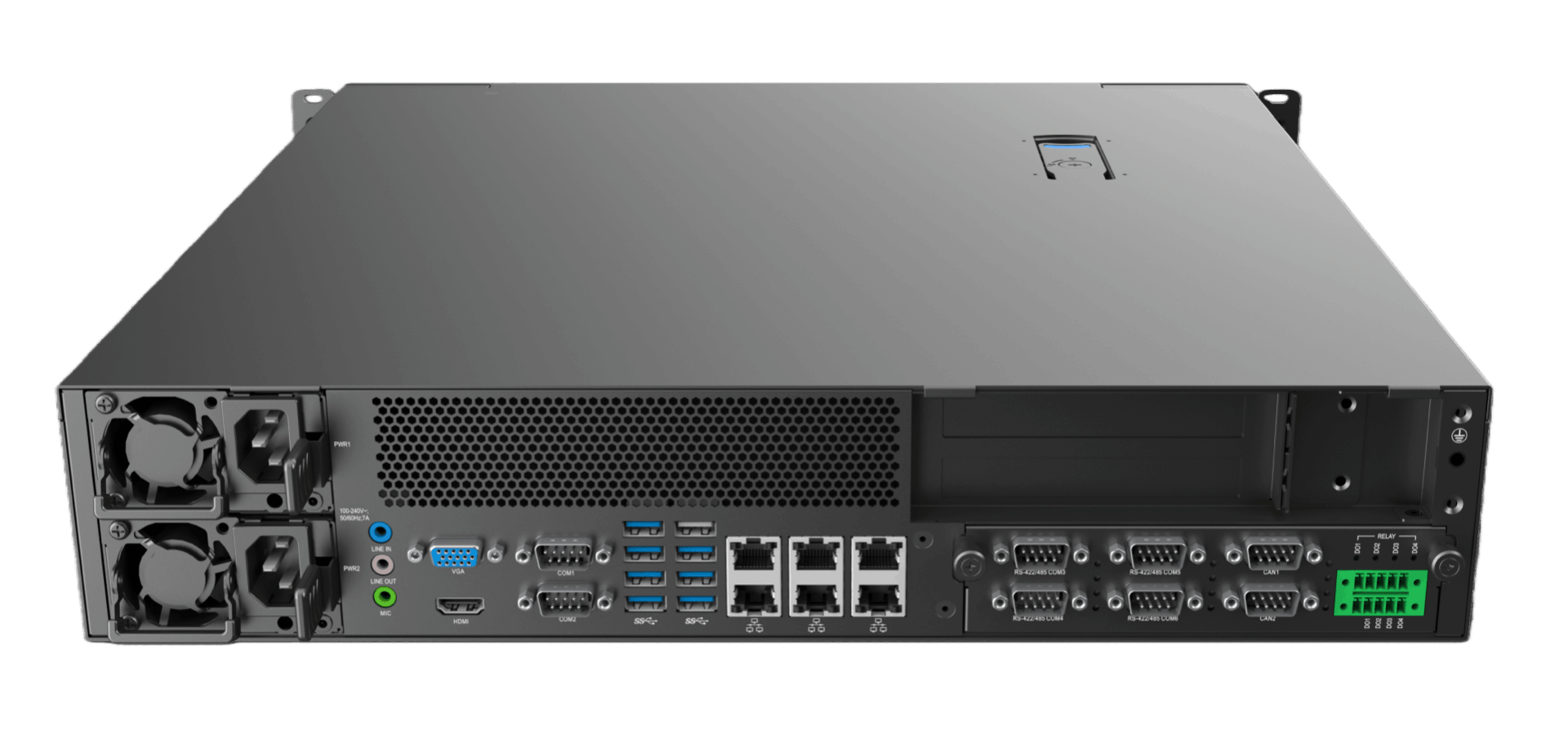

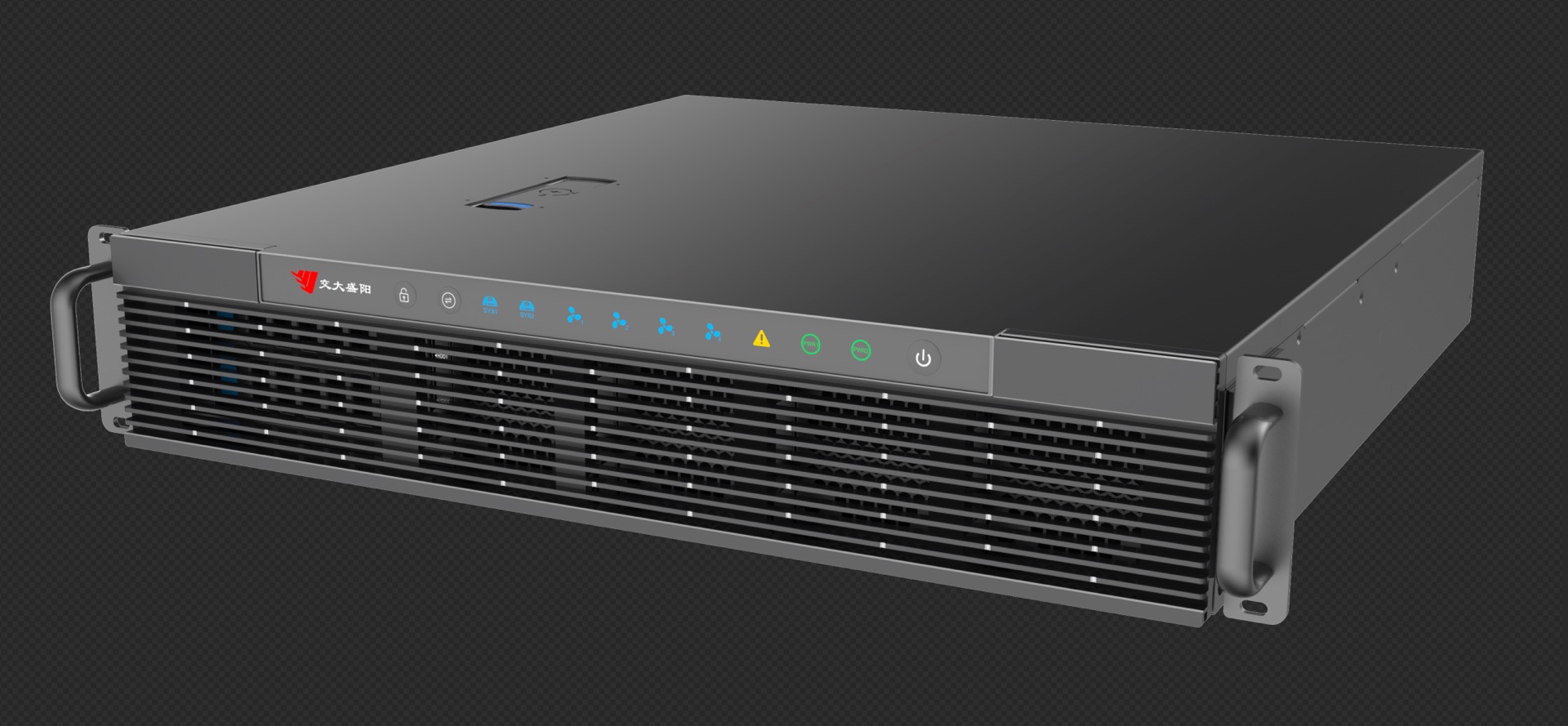

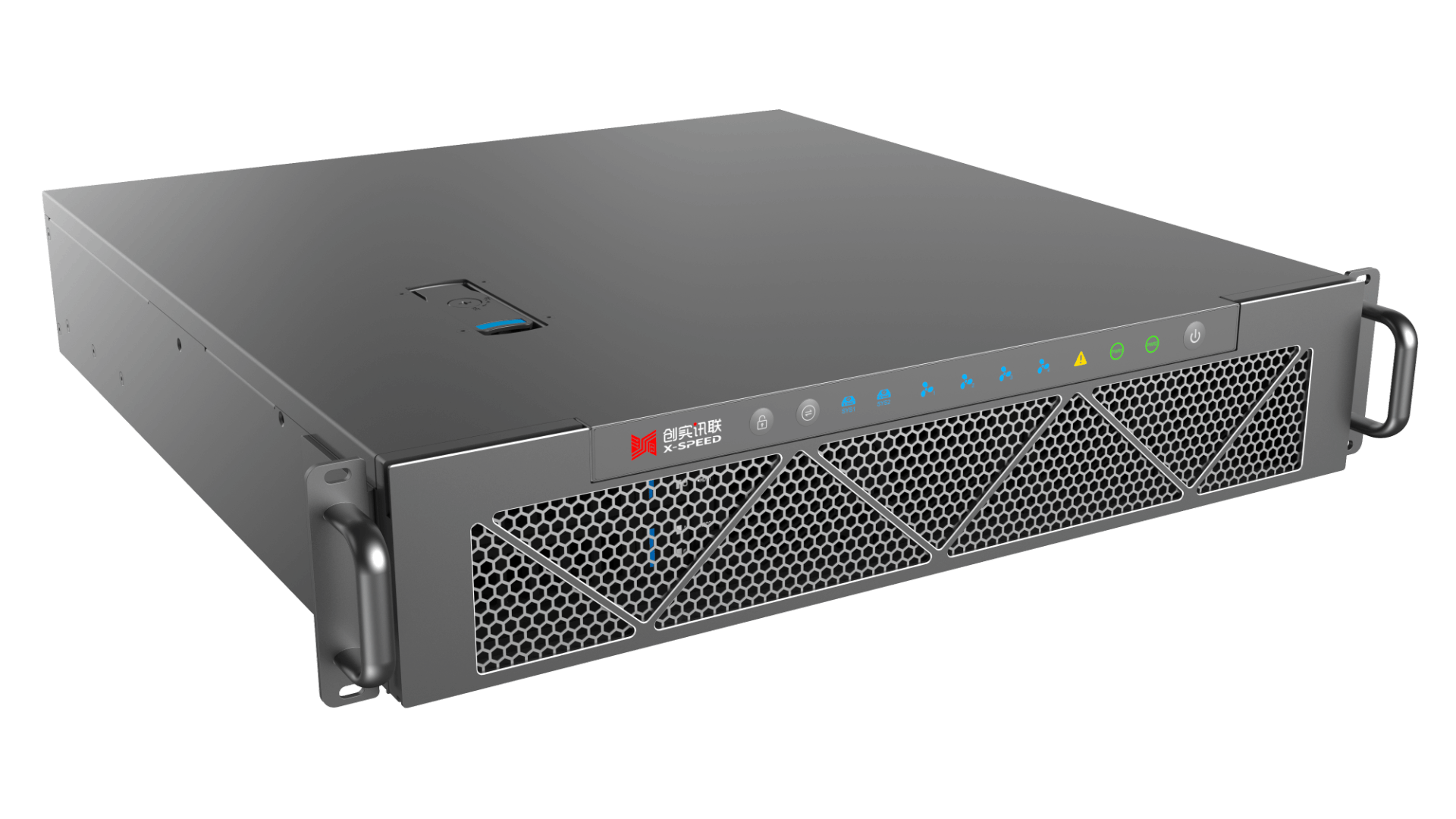

IPC-R201-P3是⼀款基于⻜腾D3000处理器的2U标准19英⼨上架式信创 ⼯控机。配备⻜腾X100芯⽚组，⽀持双BIOS冗余、双系统硬盘冷备切 换、1+1双电源冗余。提供6个千兆⽹⼝（4KV防雷）、8个USB3.0、6个 串⼝等丰富接⼝。适⽤于⼯业⾃动化、⽹络安全、边缘计算、国产化替 代等场景。
产品规格

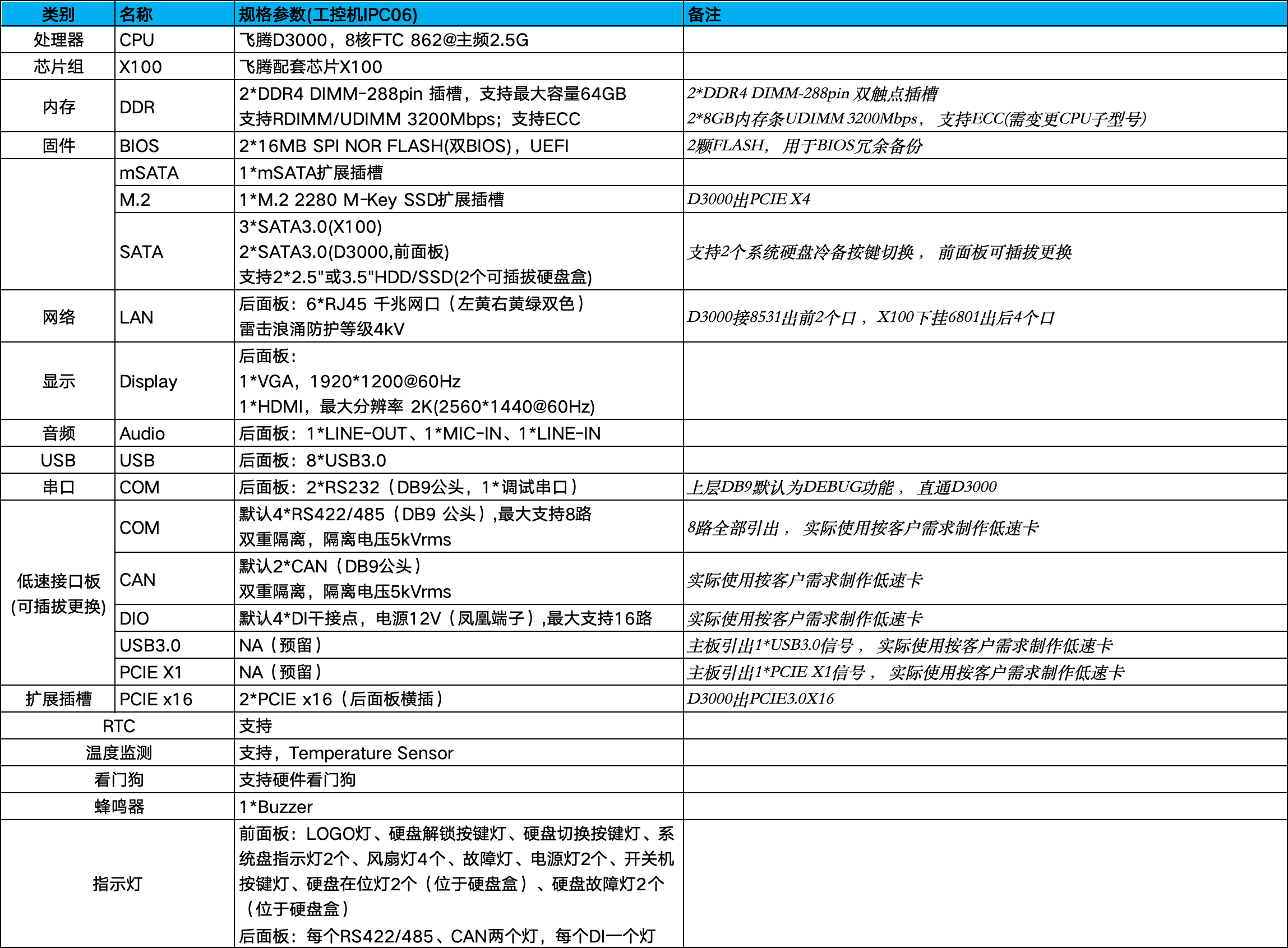

| 类别 | 名称 | 规格参数(工控机IPC06) | 备注 |
| 处理器 | CPU | 飞腾D3000，8核FTC 862@主频2.5G | |
| 芯片组 | X100 | 飞腾配套芯片X100 | |
| 内存 | DDR | 2*DDR4 DIMM-288pin 插槽，支持最大容量64GB 支持RDIMM/UDIMM 3200Mbps，支持ECC | 2*DDR4 DIMM-288pin 双触点插槽 2*8GB内存条UDIMM 3200Mbps，支持ECC(需变更CPU子型号) |
| 固件 | BIOS | 2*16MB SPI NOR FLASH(双BIOS)，UEFI | 2颗FLASH，用于BIOS冗余备份 |
| 扩展接口 | mSATA | 1*mSATA扩展插槽 | |
| M.2 | 1*M.2 2280 M-Key SSD扩展插槽 | D3000出PCIE X4 | |
| SATA | 3*SATA3.0(X100) 2*SATA3.0(D3000,前面板) 支持2*2.5"或3.5"HDD/SSD(2个可插拔硬盘盒) | 支持2个系统硬盘冷备按键切换，前面板可插拔更换 | |

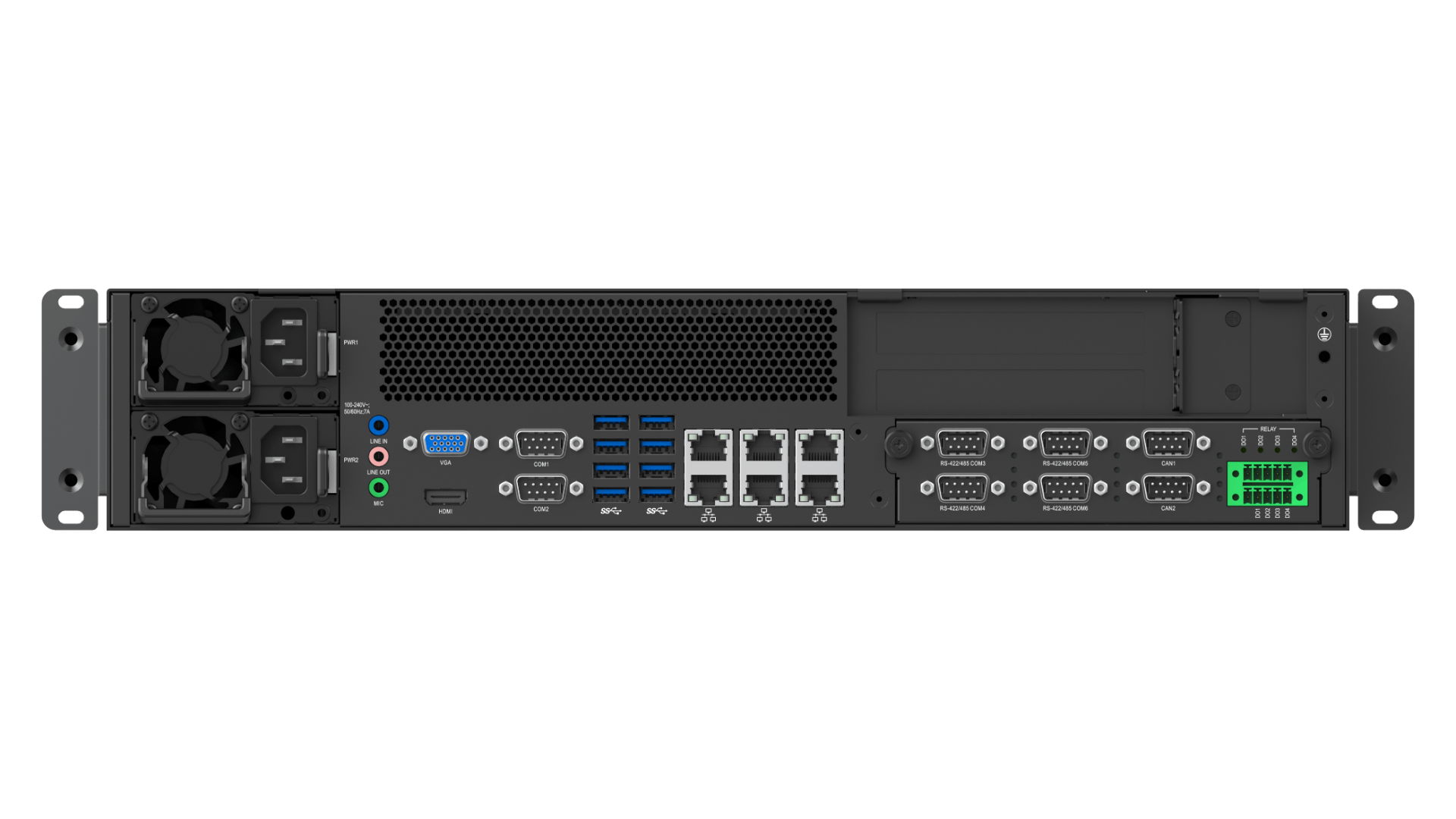

| 网络 | LAN | 后面板：6*RJ45 千兆网口（左黄右黄绿双色） 雷击浪涌防护等级4kV | D3000接YT8531出前2个口，X100下挂YT6801出后4个口 |
| 显示 | Display | 后面板： 1*VGA，1920*1200@60Hz 1*HDMI，最大分辨率 2K(2560*1440@60Hz) | |
| 音频 | Audio | 后面板：1*LINE-OUT、1*MIC-IN、1*LINE-IN | |
| USB | USB | 后面板：8*USB3.0 | |
| 串口 | COM | 后面板：2*RS232（DB9公头，1*调试串口） | 上层DB9默认为DEBUG功能，直通D3000 |
| 低速接口卡 (可插拔更换) | COM | 默认4*RS422/485（DB9 公头）,最大支持8路 双重隔离，隔离电压5kVrms | 8路全部引出，实际使用可按客户需求制作低速卡 |
| CAN | 默认2*CAN（DB9公头） 双重隔离，隔离电压5kVrms | 实际使用可按客户需求制作低速卡 | |
| DIO | 默认4*DI干接点，电源12V（凤凰端子）,最大支持16路 | 实际使用可按客户需求制作低速卡 | |
| USB3.0 | NA（预留） | 主板引出1*USB3.0信号，实际使用可按客户需求制作低速卡 | |
| PCIE X1 | NA（预留） | 主板引出1*PCIE X1信号，实际使用可按客户需求制作低速卡 | |
| 扩展插槽 | PCIE x16 | 2*PCIE x16（后面板横插） | D3000出PCIE3.0X16 |
| RTC | 支持 | ||
| 温度监测 | 支持，Temperature Sensor | ||
| 看门狗 | 支持硬件看门狗 | ||
| 蜂鸣器 | 1*Buzzer | ||

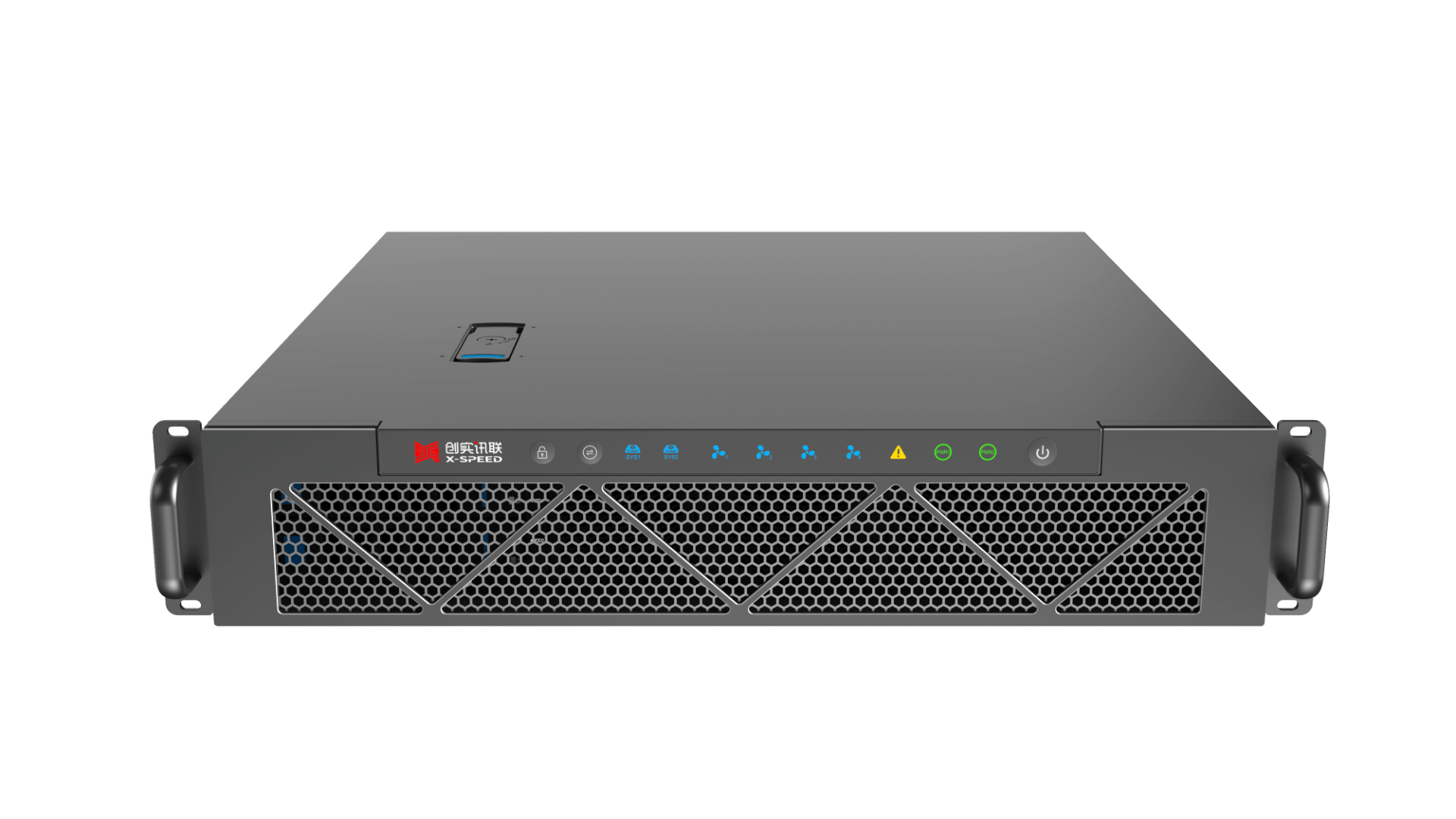

| 指示灯 | 前面板：LOGO灯、硬盘解锁按键灯、硬盘切换按键灯、系统盘指示灯2个、风扇灯4个、故障灯、电源灯2个、开关机按键灯、硬盘在位灯2个（位于硬盘盒）、硬盘故障灯2个（位于硬盘盒） 后面板：每个RS422/485、CAN两个灯，每个DI一个灯 | ||

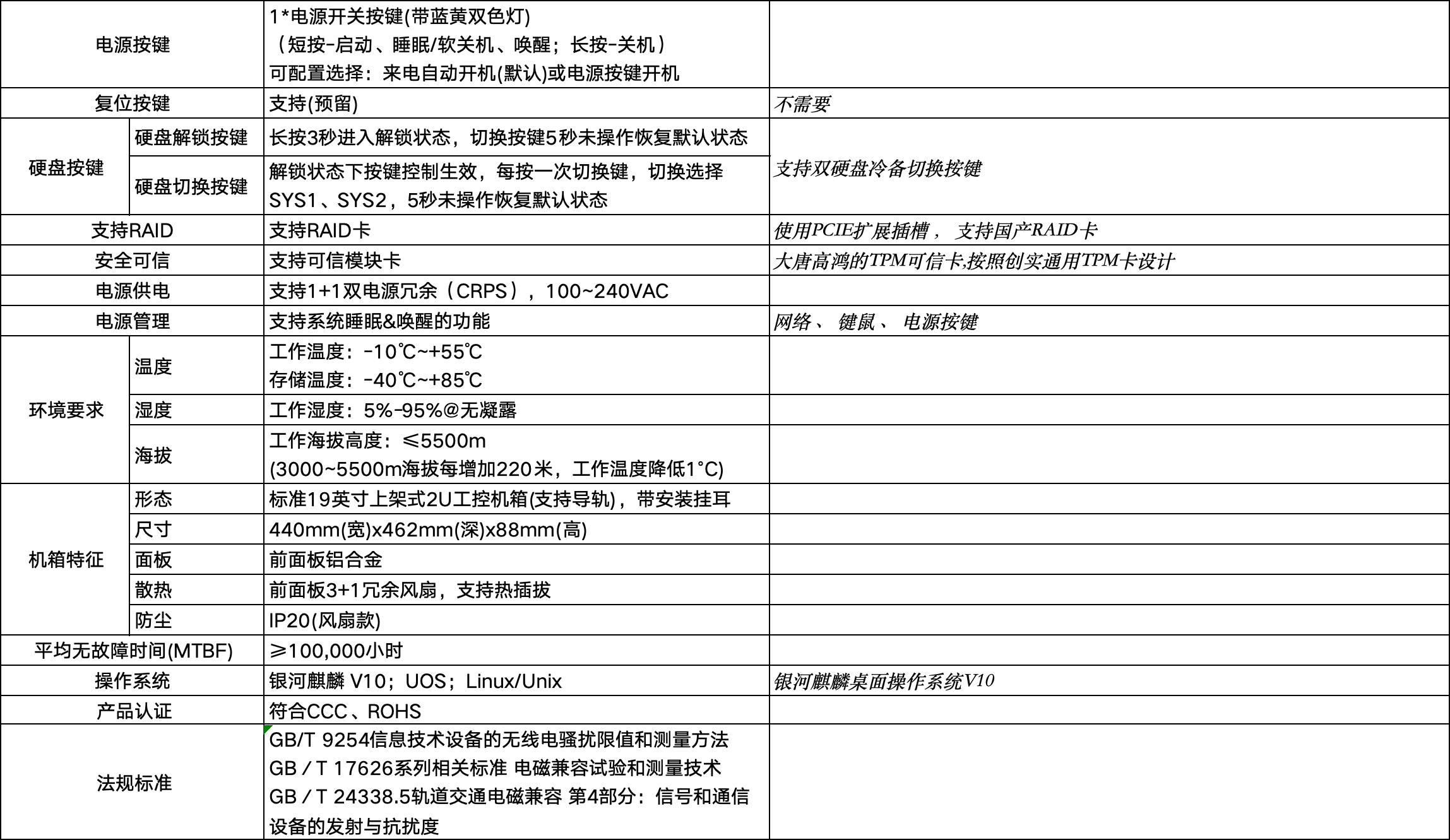

| 电源按键 | 1*电源开关按键(带蓝黄双色灯) （短按-启动、睡眠/软关机、唤醒；长按-关机） 可配置选择：来电自动开机(默认)或电源按键开机 | ||
| 复位按键 | 支持(预留) | ||
| 硬盘按键 | 硬盘解锁按键 | 长按3秒进入解锁状态，切换按键5秒未操作恢复默认状态 | 支持双系统硬盘冷备切换按键 |
| 硬盘切换按键 | 解锁状态下按键控制生效，每按一次切换键，切换选择SYS1、SYS2，5秒未操作恢复默认状态 | ||
| 支持RAID | 支持RAID卡 | 使用PCIE扩展插槽，支持国产RAID卡 | |
| 安全可信 | 支持可信模块卡 | 大唐高鸿的TPM可信卡,按照通用TPM卡设计 | |
| 电源供电 | 支持1+1双电源冗余（CRPS），100~240VAC | ||
| 电源管理 | 支持系统睡眠&唤醒的功能 | 支持网络、键盘、鼠标、电源按键来唤醒 | |
| 环境要求 | 温度 | 工作温度：-10℃~+55℃ 存储温度：-40℃~+85℃ | |
| 湿度 | 工作湿度：5%-95%@无凝露 | ||
| 海拔 | 工作海拔高度：≤5500m (3000~5500m海拔每增加220米，工作温度降低1°C) | ||
| 机箱特征 | 形态 | 标准19英寸上架式2U工控机箱(支持导轨)，带安装挂耳 | |
| 尺寸 | 440mm(宽)x462mm(深)x88mm(高) | ||
| 面板 | 前面板铝合金 | ||
| 散热 | 前面板3+1冗余风扇，支持热插拔 | ||
| 防尘 | IP20(风扇款) | ||
| 平均无故障时间(MTBF) | ≥100,000小时 | ||
| 操作系统 | 银河麒麟 V10；UOS；Linux/Unix | 可预装银河麒麟桌面操作系统V10 | |
| 产品认证 | 符合CCC、ROHS | ||
| 法规标准 | GB/T 9254信息技术设备的无线电骚扰限值和测量方法 GB∕T 17626系列相关标准 电磁兼容试验和测量技术 GB∕T 24338.5轨道交通电磁兼容 第4部分：信号和通信设备的发射与抗扰度 | ||
